Zapojení zástrček a zásuvek přívěsných vozíků a tažných zařízení

Zapojení zástrček a zásuvek přívěsných vozíků a tažných zařízení

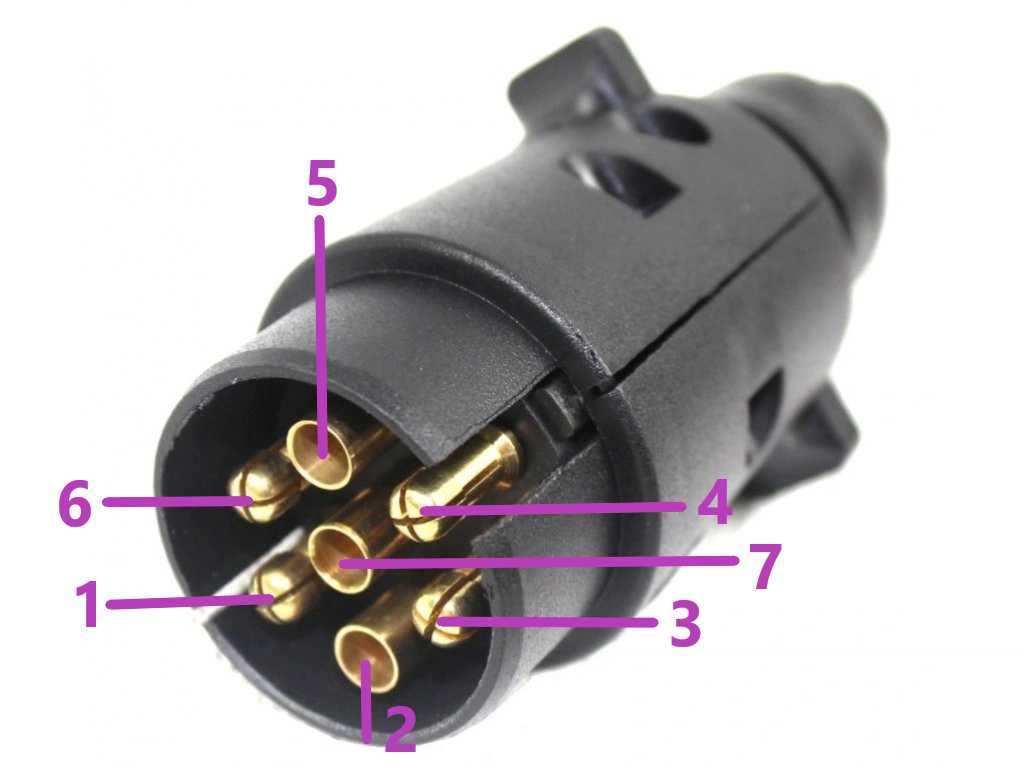

12V Schéma zapojení 7 pólové zástrčky (vidlice) přívěsu (typ 12N - ISO 1724)

 PIN  Označení  Funkce svítilny  Barva vodiče
1
 L  Levý blinkr  žlutá
2
 54g (52)  Mlhovka  modrá
3
 31  Kostra  bílá
4
 P  Pravý blinkr  zelená
5
 58R  Pravý obrys  hnědá
6
 54  Brzda  červená
7
 58L   Levý obrys  černá
Zapojení zástrček a zásuvek přívěsných vozíků a tažných zařízení

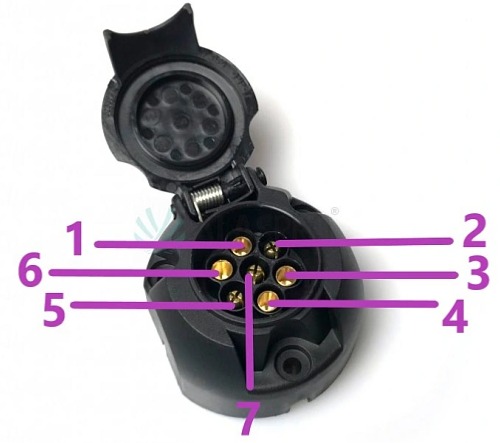

12V schéma zapojení 7 pólové zásuvky tažného zařízení (typ 12N - ISO 1724)

 PIN  Označení  Funkce svítilny Barva vodiče
1
 L  Levý blinkr  žlutá
2
 54g (52)  Mlhovka  modrá
3
 31  Kostra  bílá
4
 P  Pravý blinkr  zelená
5
 58R  Pravý obrys  hnědá
6
 54  Brzda  červená
7
 58L  Levý obrys  černá
